TaC planetinis epinis susceptorius
| Vieta Kilmės šalis: | Kinija |
| Gamintojas Vardas: | Semixlab |
| Modelio numeris: | TPES0001 |
| Sertifikatai: | ISO 9001 |
| Mažiausias užsakymo kiekis: | 1pc |
| Kaina: | Individualus |
| Pakavimo informacija: | Standartinė eksporto dėžutė |
| Pristatymo laikas: | 30-45days |
| Apmokėjimo sąlygos: | Turi būti deramasi |
| Pateikti Gebėjimas: | 200vnt per menesi |
Aprašymas

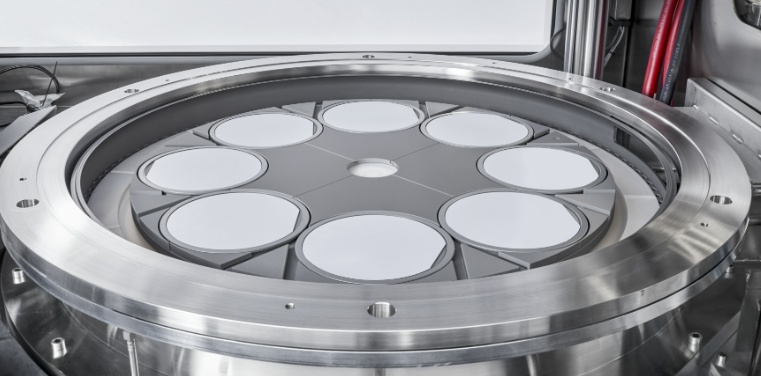

Aixtron planetinis diskas yra pagrindinis metalo ir organinio cheminio garų nusodinimo (MOCVD) įrangos guolis, daugiausia naudojamas silicio karbido (SiC) epitaksinių lakštų augimo procese. Jo pagrindinė struktūra atitinka didelio grynumo grafito medžiagos ir tantalo karbido (TaC) dangos sudėtinį dizainą.
Greita detalė:
1. Kiti pavadinimai: Aixtron planetinis diskas, TaC padengtas planetinis susceptorius, SiC Epi susceptorius, skirtas Aixtron reaktoriui
2. Taikymas: didelio našumo silicio karbidui (SiC), galio nitridui (GaN) ir kitiems trečios kartos puslaidininkių epitaksiniams procesams.
3. Pagrindiniai parametrai:
Struktūra išlieka stabili esant 2000 ℃, kad būtų išvengta reakcijos kameros dangos lakavimo užteršimo.
Efektyvus atsparumas pirmtakų dujų, tokių kaip SiH₂ ir HCl, erozijai. Sumažina pagrindo paviršiaus defektus.
Grafito + TaC kompozitinės struktūros šilumos laidumas yra artimas SiC plokštelės (SiC: 490 W/m·K), todėl sumažėja gardelės iškraipymas dėl šiluminio įtempio.
TaC dangos paviršiaus šiurkštumas yra < 1 μm, o tai gali slopinti mikrodalelių kritimą ir užtikrinti epitaksinio sluoksnio paviršiaus kokybę (defekto tankis < 0.5/cm²).
Produkto apžvalga
„Aixtron“ planetarinis diskas yra pagrindinis guolio komponentas metalo organinio cheminio garų nusodinimo (MOCVD) įrangoje, daugiausia naudojamame silicio karbido (SiC) epitaksinių lakštų auginimo procese. Jo šerdies konstrukcija yra sudaryta iš didelio grynumo grafito medžiagos ir tantalo karbido (TaC) dangos:
Grafitinis substratas: užtikrina puikų šilumos laidumą (~130 W/m·K) ir stabilumą aukštoje temperatūroje (temperatūra > 2000 ℃), kad būtų užtikrintas vienodas šiluminio lauko pasiskirstymas reakcijos kameroje.
Tantalo karbido danga: grafito paviršius padengiamas cheminiu garų nusodinimu (CVD) arba sukepinimo procesu, paprastai 30–100 um storio, kad susidarytų tankus cheminis barjeras.
Konstrukcija optimizuota aukštos temperatūros (1500-1700 ℃), labai ėsdinančiai (silanas, HCl ir kitos dujos) SiC epitaksinio augimo aplinkai, žymiai pagerinant proceso stabilumą ir plokštelių išeigą.
Tantalo karbido (TaC) ir silicio karbido (SiC) dangos veikimo palyginimas
| Dengimo medžiaga | Tantalo karbido (TaC) danga | Silicio karbido (SiC) danga |
| Lydymosi temperatūra | Lydymosi temperatūra 3880 ℃ (aukštesnė temperatūros riba) | Lydymosi temperatūra 2700 ℃ (lengvai suyra esant aukštai temperatūrai) |
| Šiluminio plėtimosi koeficientas | Šiluminio plėtimosi koeficientas 6.3×10⁻⁶/K (geresnis derinimas su grafitu) | 4.5 × 10⁻⁶/K (lengva įtrūkti dėl terminio neatitikimo) |
| Atsparumas silicio garų korozijai | Puikus atsparumas silicio garų korozijai (mažas TaC ir Si reaktyvumas) | prastas (aukštoje temperatūroje SiC reaguoja su Si, sudarydamas dujinę fazę Si2C) |
| Dalelių taršos rizika | Labai maža dalelių užteršimo rizika (tanki danga be porų) | Aukšta (danga, linkusi vietiškai luptis) |
| Gyvenimo trukmė | Tarnavimo laikas > 5000 valandų (pailgintas priežiūros ciklas daugiau nei 50%) | Apie 2000-3000 val |
Gamybos suderinamumas
Pritaikytas Aixtron G5 WW C ir Prophet platformai, jis gali gabenti 6/8 colių plokšteles, kurių talpa > 30 plokštelių / partijoje.
Techninė vertė ir pramonės reikšmė
Grafitu + tantalo karbidu padengtas planetinis susceptorius išsprendžia tradicinės SiC dangos kliūties problemą ilgalaikiame aukštos temperatūros procese:
Sąnaudų optimizavimas: prailginkite eksploatacinių medžiagų keitimo ciklą ir sumažinkite vienos dalies epitaksinę kainą daugiau nei 20 %;
Derlingumo gerinimas: sumažinkite taršą dalelėmis ir karščio dėmių efektą, o epitaksinio lakšto išeiga viršytų 95%;
Proceso lango išplėtimas: palaiko didesnį augimo greitį (> 50 μm/h) ir storesnius epitaksinius sluoksnius.
Kadangi pasaulinė SiC talpa padidinta iki 8 colių, ši technologija bus labai svarbus būdas įveikti epitaksinio nuoseklumo kliūtis.
Techninės specifikacijos
| TaC dangos fizinės savybės | |
| Tankis | 14.3 (g/cm³) |
| Savitoji spinduliuotė | 0.3 |
| Šilumos plėtimosi koeficientas | 6.3 10-6/K |
| Kietumas (HK) | „2000 HK“ |
| Pasipriešinimas | 1×10-5 Ohm*cm |
| Terminis stabilumas | <2500 ℃ |
| Keičiasi grafito dydis | -10-20um |
| Dangos storis | ≥20um tipinė vertė (35um±10um) |
| Šilumos laidumas | 9-22 (W/m·K) |
| Izostatinio grafito fizikinės savybės | ||
| Nuosavybė | Vienetas | Tipinis Vertė |
| Masinis tankis | g / cm³ | 1.83 |
| Kietumas | HSD | 58 |
| Atsparumas elektrai | μΩ.m | 10 |
| Lenkimo stipris | Mpa | 47 |
| Kompresinė jėga | Mpa | 103 |
| Tempimo stiprumas | Mpa | 31 |
| Youngo modulis | GPa | 11.8 |
| Šiluminė plėtra (CTE) | 10-6K-1 | 4.6 |
| Šilumos laidumas | W·m-1·K-1 | 130 |
| Vidutinis grūdų dydis | Μm | 8-10 |
Kur naudojamos
Silicio karbido galios įrenginio epitaksija
Jis tinka 4H-SiC homogeniniam epitaksiniam augimui, kuris naudojamas gaminti aukštos įtampos MOSFET ir IGBT įrenginius, kurių įtampa viršija 1200 V.
Išaugo naujų energetinių transporto priemonių, fotovoltinių keitiklių, geležinkelių tranzito ir kitose srityse paklausa.
Trečiosios kartos puslaidininkių kūrimas
Palaiko GaN-on-SiC heteroepitaksijos procesą 5G RF įrenginiams ir milimetrinių bangų ryšio lustams.
Konkurencinis pranašumas
Pagrindinių pranašumų santrauka:
TaC danga yra pranašesnė už tradicinę SiC dangą dėl atsparumo korozijai aukštoje temperatūroje, terminio atitikimo ir ilgaamžiškumo, ypač tinkama silicio garų sodrinimo aplinkai SiC epitaksinio augimo metu.
Atsparumas dideliam karščiui:
Struktūra išlieka stabili esant 2000 ℃, kad būtų išvengta reakcijos kameros dangos lakavimo užteršimo.
Cheminis atsparumas:
Efektyvus atsparumas pirmtakų dujų, tokių kaip SiH₂ ir HCl, erozijai. Sumažina pagrindo paviršiaus defektus.
Šiluminio lauko vienodumas:
Grafito + TaC kompozitinės struktūros šilumos laidumas yra artimas SiC plokštelės (SiC: 490 W/m·K), todėl sumažėja gardelės iškraipymas dėl šiluminio įtempio.
Maža tarša:
TaC dangos paviršiaus šiurkštumas yra < 1 μm, o tai gali slopinti mikrodalelių kritimą ir užtikrinti epitaksinio sluoksnio paviršiaus kokybę (defekto tankis < 0.5/cm²).
