SiC danga Graphite Barrel Suceptor
Greita detalė:
1. Kiti pavadinimai: epitaksinės krosnies grafito statinė, SiC dengtas vaflių padėklas, plokštelių susceptoriaus statinės tipas, grafito susceptorius
2. Taikymas: plokštelių epitaksinio augimo procesui
3. Pagrindiniai parametrai: dujų srauto lauko ir šiluminio lauko homogeniškumą reakcijos kameroje galima optimizuoti naudojant izostatinio slėgio didelio grynumo grafito matricą kartu su cheminio garų nusodinimo (CVD) SiC dangos technologija, kurios atsparumas temperatūrai yra 1600 ℃, šilumos laidumas 300 W/m·K ir grynumas ≥99.9995%, deksikalumo sluoksnio tankumas gali būti XNUMX.
žymiai sumažėjo.
Aprašymas
SiC danga Graphite Wafer Epitaxy Barrel Suceptor yra Si epitaksinio auginimo įrangos šerdis, o jos dizainas sujungia aukštą grafito šilumos laidumą su itin dideliu SiC dangų atsparumu korozijai. Pagrindas yra didelio grynumo Sigley grafitas (grynumas ≥99.9995%), suformuotas izostatinio presavimo būdu. 50 μm tankio β-SiC danga buvo nusodinta ant paviršiaus CVD būdu. Jis efektyviai blokuoja grafito matricos priemaišų išsiskyrimą aukštoje temperatūroje (1200-1800 ℃) ir agresyvias dujas (pvz., SiH).4C3H8, ir H2), išvengiant plokštelių užteršimo. Statinės konstrukcija (4/6/8 colių įrangai) Optimizavus oro srauto kelią ir šiluminio lauko pasiskirstymą, epitaksinio sluoksnio storio vienodumas kontroliuojamas ±1.5 %, o defekto tankis sumažinamas iki < 0.05 cm-2. Be to, SiC dangos ir grafito matricos šiluminio plėtimosi koeficientas yra labai suderintas (4.5 × 10-6/K prieš 4.8 × 10-6/K), išvengiant dangos įtrūkimų ar dalelių išsiliejimo, atsiradusio dėl aukštos temperatūros įtempių, ir užtikrinti ilgalaikį stabilų įrangos veikimą. Komponentas buvo pritaikytas pirmaujančių Kinijos puslaidininkių gamintojų plokštelių epitaksijos gamybos linijai, vienos krosnies epitaksijos kaina buvo sumažinta 40%, o įrenginio išeiga padidinta iki 98%.
Statinės tipo susceptorius, palyginti su blynų susceptoriumi
| Pobūdis | Statinės tipo susceptorius | Blynų susceptorius |
| Temperatūros vienodumas | Šiek tiek mažesnis tolygumas dėl vertikalaus oro srauto ir spinduliuotės simetrijos (reikalingas kompleksinis temperatūros kompensavimas). | Šiluminio lauko simetrija yra didelė, o temperatūros vienodumas plokštumoje yra geresnis. |
| Dujų srauto efektyvumas | Oro srautas teka spirale išilgai statinės sienelės, o briaunos plokštelės lengvai išgraviruojamos / nusodinamos. | Srautas yra statmenas plokštelės paviršiui, o srautas ir kryptis yra lengvai valdomi. |
| Talpa ir kaina | Didelis našumas, tinkamas masinei gamybai (didelis plokštelių skaičius per laiko vienetą). | Mažas pralaidumas, tinkamas MTTP / mažų partijų gamybai. |
| Priežiūros sudėtingumas | Konstrukcija sudėtinga, o valymas ir keitimas užtrunka ilgai. | Atviras dizainas, lengva priežiūra. |
Techninės specifikacijos
| Pagrindinės fizinės CVD SiC dangos savybės | |
| Nuosavybė | Tipinis Vertė |

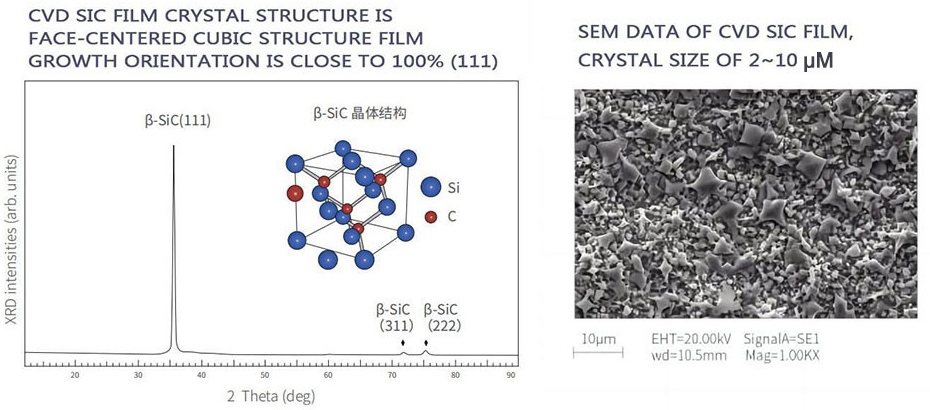

| Krištolo struktūra | FCC β fazės polikristalinė, daugiausia (111) orientuota |
| Tankis | 3.21 g / cm³ |
| Kietumas | 2500 Vickers kietumas (500g apkrova) |
| Grūdų dydis | 2 ~ 10μm |
| Cheminis grynumas | 99.99995% |
| Šilumos talpa | 640 J·kg-1·K-1 |
| Sublimacijos temperatūra | 2700 ℃ |
| Lenkimo stipris | 415 MPa RT 4 taškų |
| Jaunojo modulis | 430 Gpa 4pt lenkimas, 1300 ℃ |
| Šilumos laidumas | 300W·m-1·K-1 |
| Šiluminė plėtra (CTE) | 4.5 × 10-6K-1 |
Kur naudojamos
Naudojamas silicio epitaksijos / CVD procesui.
Dažniausiai naudojami tradiciniuose LPE arba CVD įrenginiuose (pvz., ankstyvosiose Aixtron sistemose).
Konkurencinis pranašumas
Atsparumas ekstremaliai korozijai: β-SiC danga yra atspari plazmos erozijai ir oksidacijai, o jos tarnavimo laikas yra 5 kartus ilgesnis nei nepadengto grafito.
Tikslus šiluminio lauko valdymas: statinės struktūra sumažina turbulenciją, šilumos laidumas atitinka pagrindą ir išvengia šiluminio streso gedimo.
Nulinė užteršimo rizika: itin didelio grynumo substratas ir danga, metalinių priemaišų (Fe, Al) kiekis < 0.1ppm.
Viso proceso paslauga: palaikomas matricos apdorojimas, dangos nusodinimas, našumo bandymas, pristatymas vienu langeliu.
