Kietas SiC fokusavimo žiedas ėsdinimui

„Semixlab“ sukurtas vientisas SiC fokusavimo žiedas ėsdinimui apjungia pažangias medžiagas, tiksliąją inžineriją ir patikrintą proceso našumą. Sukurtas siekiant didelio atsparumo plazmai ir minimalaus užterštumo, jis užtikrina puikų vienodumą, ilgesnį tarnavimo laiką ir stabilų įrankio veikimą sudėtingoje ėsdinimo aplinkoje.

Medžiagos sudėtis ir pagrindinės savybės

„Semixlab“ kietojo SiC fokusavimo žiedas pagamintas iš didelio tankio sukepinto SiC, pasižyminčio išskirtiniu grynumu ir kontroliuojama mikrostruktūra.

Pagrindinės fizinės savybės apima:

Šios savybės užtikrina stabilų ir pakartojamą veikimą sudėtingomis ėsdinimo sąlygomis.

Taikymas puslaidininkių ėsdinimo procesuose

1. Didelio tankio plazminis ėsdinimas (ICP / RIE)

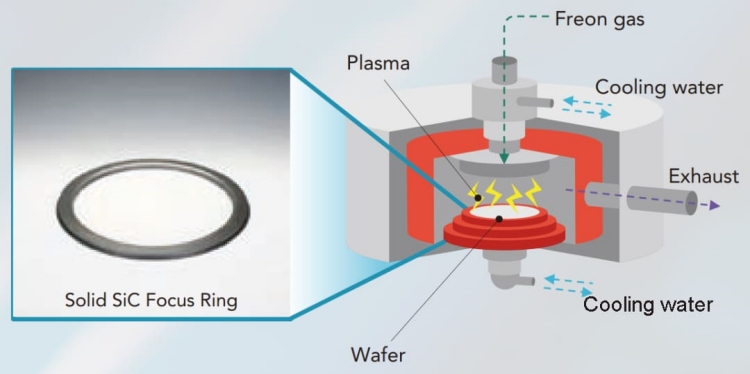

SiC fokusavimo žiedas stabilizuoja plazmos tankį ir elektrinio lauko pasiskirstymą šalia plokštelės krašto, efektyviai sumažindamas krašto perteklinį ėsdinimą ir pagerindamas kritinių matmenų (CD) vienodumą. Dėl didelio atsparumo erozijai pailgėja tarnavimo laikas net ir esant didelei jonų energijai.

2. Gilusis reaktyvusis jonų ėsdinimas (DRIE)

DRIE procesų, kurie įprasti MEMS ir galios įtaisų gamyboje, metu kietojo SiC fokusavimo žiedas atlaiko pakartotinį jonų bombardavimą ir polimerų nusodinimą be deformacijos. Mažas dalelių susidarymas lemia didesnį našumą ir trumpesnius priežiūros ciklus.

3. Fluoro ir chloro pagrindu sukurtos ėsdinimo aplinkos

SiC cheminis inertiškumas neleidžia reaguoti su halogeninėmis plazmos dujomis (SF₆, CF₄, Cl₂, BCl₃), užtikrindamas ilgalaikį matmenų stabilumą ir apsaugodamas kamerą nuo užteršimo ar metalo difuzijos.

4. Didelės galios ir ilgalaikis ėsdinimas

Pasižymėdamas puikiomis šilumos valdymo savybėmis, SiC efektyviai išsklaido ilgalaikio didelės energijos ėsdinimo metu susidariusią šilumą, išlaikydamas mechaninį vientisumą ir matmenų tikslumą net ir esant dideliems temperatūros ciklams.

„Semixlab“ techniniai pranašumai

1. Pažangi medžiagų inžinerija

„Semixlab“ naudoja tikslų sukepinimo ir didelio grynumo SiC miltelių technologiją, kad pasiektų išskirtinį medžiagos tankį ir mikrostruktūrinį vienodumą. Kiekvienas komponentas yra apdirbamas CNC staklėmis ir poliruojamas veidrodiniu paviršiumi, užtikrinant tikslią geometriją ir sumažinant plazmos trukdžius.

2. Visiškos pritaikymo galimybės

Siūlome pagal užsakymą pagamintus fokusavimo žiedus, pritaikytus įvairioms originalios įrangos gamintojų (OEM) ėsdinimo platformoms (LAM, TEL, AMAT, Oxford ir kt.). Geometrija, laidumas ir storis gali būti optimizuoti pagal jūsų plazmos aplinką ir plokštelės dydį (200 mm / 300 mm / 450 mm).

3. Griežtas kokybės tikrinimas

Visos SiC dalys yra išbandomos pagal griežtus matmenų, šiluminio atsparumo ir plazmos atsparumo standartus, įskaitant:

● Tankio ir poringumo patikrinimas

● Plazminės erozijos modeliavimas ir pagreitinto dilimo bandymai

● Paviršiaus šiurkštumo patikrinimas (Ra ≤ 0.05 μm)

● Terminio įtempio ir lygumo sertifikavimas

„Semixlab“ yra pirmaujanti didelio grynumo silicio karbido (SiC) komponentų gamintoja Kinijoje, specializuojasi tiksliai pagamintų kietojo SiC fokusavimo žiedų, skirtų pažangioms plazminio ėsdinimo sistemoms, gamyboje. Kiekvienas fokusavimo žiedas, sukurtas siekiant išskirtinio atsparumo plazmai, terminio stabilumo ir matmenų tikslumo, užtikrina tolygų plazmos pasiskirstymą ir puikų ėsdinimo profilio valdymą.

Dėl individualių projektų, techninių konsultacijų ar pavyzdžių įvertinimo susisiekite su mūsų puslaidininkinių medžiagų specialistais.
